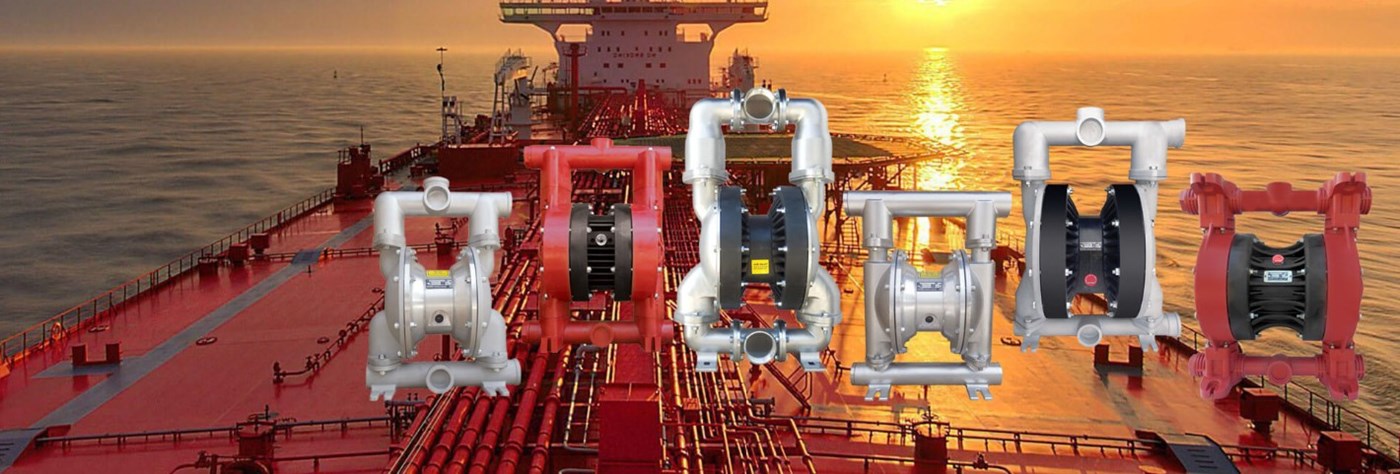

משאבת דיאפרגמה

המשאבה משתייכת לסוג משאבות Positive Displacement המבוססות על שינויי נפח תא הנוזל כאשר דיאפרגמה מחומר אלסטומרי מפרידה בין הנוזל ובין האוויר הדחוס.

מנגנון מיוחד מפנה אוויר דחוס הלוחץ על דיאפרגמה אחת, המשנה את נפח הנוזל הכלוא בינה ובין בית המשאבה וע"י כך גורם לסניקת הנוזל, ובאותה עת משתחרר האוויר מאחורי הדיאפרגמה הנגדית. מאחר והלחץ על הדיאפרגמה נובע מאוויר דחוס יש המתייחסים למשאבה כ"משאבת אוויר".

היות ושתי הדיאפרגמות מקושרות באמצעות מוט קישור הן חייבות לנוע יחד באותו כוון ולפיכך, כאשר דיאפרגמה אחת גורמת להתרוקנות תא הנוזל (פעולת סניקה) בתא הנגדי מתבצעת פעולת יניקה.

כל תא מצויד בשסתום יניקה וסניקה המאפשרים את הפעולות שתוארו לעיל.

תנועת השסתומים יחד עם פליטת האוויר יוצרות צליל אופייני שהקנה למשאבה מסוג זה גם את השם משאבת "פקפק".


מאפייני המשאבה:

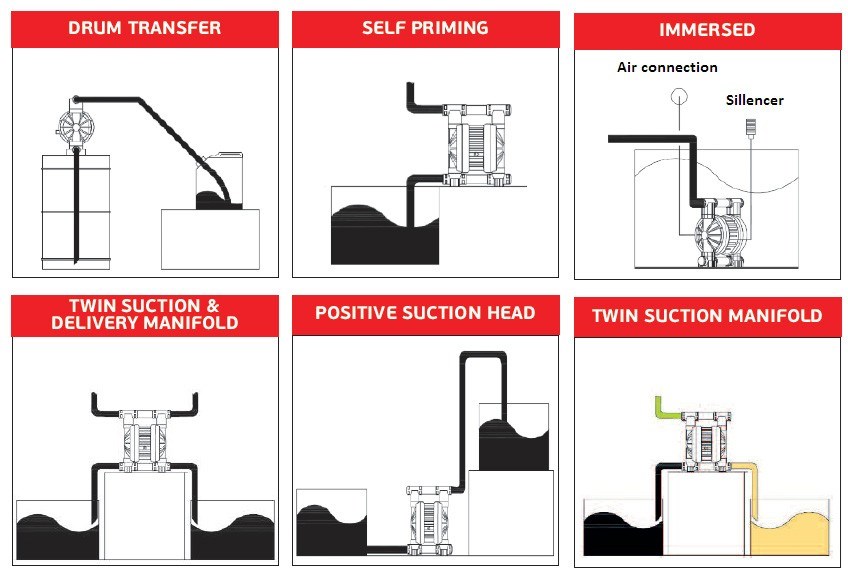

  •          יכולת עבודה ללא שימוש בחשמל - תכונה העושה אותה אטרקטיבית לשימוש באתרי אווירה נפיצה (מצבים מסוימים דורשים אמצעי בטיחות נוספים).
  •          יכולת יניקה עצמית.
  •          יכולת עבודה מול ברז סניקה סגור ללא התחממות – המשאבה תיעצר ותשוב לעבודה עם פתיחת הברז.
  •          יכולת פעולה ללא נוזל.
  •          יכולת עבודה כמשאבה טבולה (צנרת פליטת האוויר חייבת להגיע מעל פני הנוזל).
  •          יכולת העברת נוזלים בתכולת מוצקים גבוהה (בהגבלת גודל החלקיקים).
  •         יכולת העברת חלקיק גדול יחסית (מחייב בחירת שסתומים מיוחדים).
  •          יכולת ניקוי ללא פירוק (CIP ).
  •          יכולת שאיבת חומרים צמיגים.
  •          יכולת שאיבת חומרים קורוזיביים (נדרשת בחירת חומרי מבנה מתאימים).


עקב תכונותיה נמצאת המשאבה בשימוש בתעשיות וביישומים הבאים:

  •          כימיקלים למיניהם.
  •          מזון כולל מיצים, קטשופ, מיונז, חלב, יין ואחרים.
  •          פרמצבטיקה.
  •          שמנים, סולבנטים ומוצרי נפט.
  •          מוסכים.
  •          בוצה ושפכים.
  •          תשתיות.
  •          כשיש צורך בשאיבה במקום שאין התקני שאיבה קבועים ובמיוחד בתנאי חרום.
  •          כשיש צורך בשאיבה באזור המכיל אווירה נפיצה.

מפרטים מקובלים:

גודל – החל מ 1/4" ועד 3" .

ספיקה מרבית – החל מכ- 16 ליטר/דקה ועד כ- 700 ליטר/דקה.

חומרי מבנה לגוף – נירוסטה, אלומיניום, פוליפרופילן, PVDF , ניילון ואחרים.


חומרי מבנה לדיאפרגמה – EPDM, VITON ,טפלון, ניטריל ואלסטומרים אחרים.



לחצו כאן לדגמי המשאבות ומפרטם הטכני - https://alphadynamic.eu/products/ruby-air-operated-diaphragm-pump/
