שסתומי פרפר


פרפר שסתומים כבר בסביבה במשך זמן רב, והם משמשים עבור מגוון רחב של יישומים.
הם עשו את הופעתם הראשונה במהלך 1930, והיום כבר בשימוש על ידי מספר רב של תעשיות.
הם לעתים קרובות עשוי ברזל יצוק או נירוסטה.
שם השסתום של פרפר מבוסס על הפונקציונליות של הדיסק שלה.
ישנם מספר סוגים שונים של שסתומים פרפר, עם זאת, הם נופלים לשני סוגים בסיסיים - שסתום LUG (שטוח) שסתום וואפר (WAFER ).

כללי:
שסתומי הפרפר מסווגים כשסתומים "רבע סיבוב". כאשר הדיסק המתכתי המהווה חלק מתכנון,
השסתום מסובב רבע סיבוב, הוא נפתח או נסגר.
הדיסק, המכונה "פרפר" מחובר במוט. כאשר שסתום הפרפר נפתח כל הדרך,
הדיסק מסתובב (סיבוב 1/4), המאפשר מעבר כמעט בלתי מוגבל של הנוזל.
ניתן גם לפתוח את השסתום בהדרגה כדי להפחית את הזרימה בעזרת פוזישינר.
הפעלת הפרפר (דיסק), על מנת לסגור את השסתום, חוסם את המעבר של הנוזל.
זאת בשל על הדיסק תמיד להיות בניצב או במקביל לזרימה, וכתוצאה מכך ירידה בלחץ ללא קשר למיקום זה.

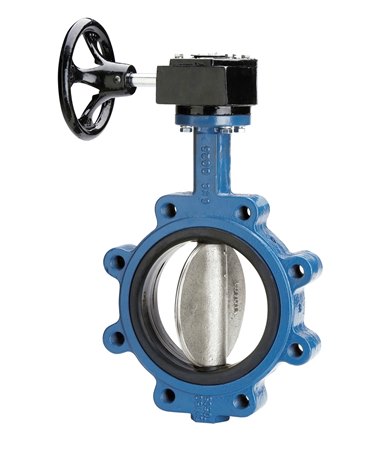

שסתום השסתום LUG
הגרסה הזאת של השסתום פרפר דומה שסתום כדורי 3 חלקים.
ניתן לפרק קצה אחד של הקו  ללא השפעה על הצד השני. זה יכול להתבצע באמצעות הוספת
פלאנים עם הברגות פנימיות, בושינגים להפחתת גודל ההברגה ו סט ברגים .
חשוב גם לציין כי לא צריך לסגור את המערכת כולה כדי לנקות, לבדוק, לתקן,
או להחליף שסתום פרפר LUG  (כמו עם שסתום וופר).

שסתום וופר
שסתום פרפר משמש למספר אפליקציות על מנת לשמור על סגירה וכדי להגן מפני הפרשי לחץ דו כיוונית בזרימה של נוזל.
במילים אחרות, גרסת הוופר של שסתומים פרפר נועד להחזיק אטימה הדוקה יותר, שמירה מפני הפרשי לחץ דו כיוונית
על מנת למנוע כל backflow במערכות שיוצרו עבור זרימה חד כיוונית.
זה נעשה באמצעות חותם מצויד היטב, כגון אטם טבעת הדוק כמו אטם מגופר, דיוק טולורנס (סיבולת).

שני שסתומים פרפר משמשים במספר יישומים עבור מגזרים תעשייתיים הכוללים עיבוד מזון, תרופות, כימיקלים, נפט, מים, כמו גם ניהול מי שפכים.
השסתומים המשמשים בתעשיות אלו מיוצרים בדרך כלל בהתאם ל "תקן האיכות / ייצור התרופות", הנחיות נוהלי ייצור שוטפי).
שסתומי פרפר על פי רוב החליפו את השסתומים הכדוריים בהרבה תעשיות.
זה במיוחד במקרה של אלה העוסקים נפט, שפכים ומים בגלל שהם פחות יקר וקל להתקנה.
